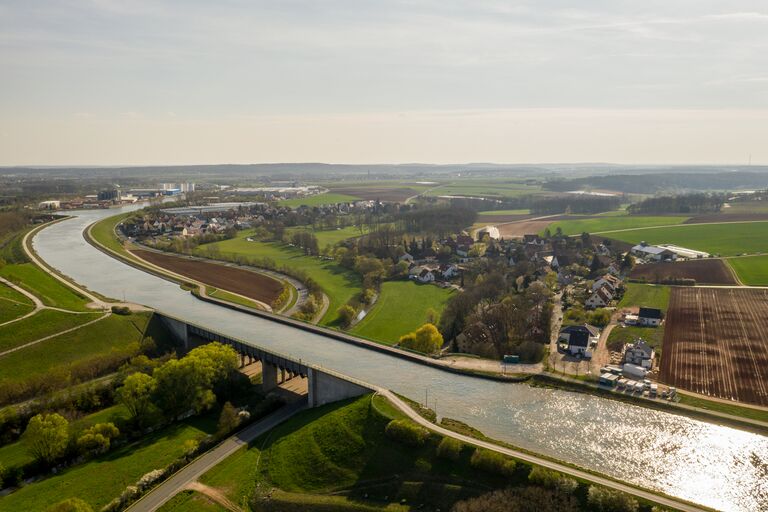

Blick über Atzenhof und Flexdorf - davor der Main-Donau-Kanal - links der Hafen, April 2019

Die Karte wird geladen …

{"minzoom":false,"maxzoom":false,"mappingservice":"leaflet","width":"auto","height":"350px","centre":false,"title":"","label":"","icon":"","lines":[],"polygons":[],"circles":[],"rectangles":[],"copycoords":false,"static":false,"zoom":18,"defzoom":14,"layers":["OpenStreetMap"],"image layers":[],"overlays":[],"resizable":true,"fullscreen":true,"scrollwheelzoom":true,"cluster":false,"clustermaxzoom":20,"clusterzoomonclick":true,"clustermaxradius":80,"clusterspiderfy":true,"geojson":"","clicktarget":"","imageLayers":[],"locations":[{"text":"\u003Cdiv class=\"mw-parser-output\"\u003E\u003Cp\u003EKanalbr\u00fccke Zenn\n\u003C/p\u003E\u003C/div\u003E","title":"Kanalbr\u00fccke Zenn\n","link":"","lat":49.512466,"lon":10.959172,"icon":""}],"imageoverlays":null}

Brücke

Kanalbrücke Zenn

Straßen

Flexdorfer Straße, Stadelner Straße

Gewässer

Zenn, Main-Donau-Kanal

Überspannt

Zenn, Flexdorfer Straße, Stadelner Straße

Überführt

Main-Donau-Kanal

Baujahr

1971

Bauart

Trogbrücke

Bauherr

Rhein-Main-Donau AG

Ehemals

Nein

Geo-Daten

49° 30' 44.88" N
10° 57' 33.02" E

    Sem. Browsen

Die Flexdorfer Trogbrücke bietet einen Durchlass für die Zenn, die Flexdorfer Straße und die Stadelner Straße.

Baubeschreibung und Entstehung

Das Bauwerk sieht auf den ersten Blick der Kanalbrücke Rednitz täuschend ähnlich. Mit 105 m Länge ist sie jedoch nur halb so lang. Außerdem ist die Anordnung der zwei Pfeilergruppen anders und sie ist deutlich höher. Bei einer Höhe von 21,4 m und 44,3 m Breite über dem Talgrund ist sie die höchste Brücke Fürths. Der Stahltrog mit Fachwerk-Querträgern wiegt etwa 2 000 t und wurde in nur 7 Monaten zusammengeschweißt. Etwa 8,6 Millionen DM kostete das gesamte Bauwerk bei der Erstellung zwischen 1966 und 1971.

Aus den Angeboten für die Rednitzbrücke wurde ein zweiter, technisch und wirtschaftlich günstiger Stahltrog als Überbau für die Zennbrücke, die zweite große Kanalbrücke im Nordabschnitt des Main-Donau-Kanals, ausgewählt. Sein Tragsystem ist im Prinzip demjenigen der Rednitzbrücke ähnlich, jedoch mit dem Unterschied, dass die als Fachwerk ausgebildeten Querträger eine größere Steifigkeit besitzen und deshalb mit den Bodenträgern zusammen einen Trägerrost bilden. Der Überbau der Zennbrücke wird 3 Öffnungen überspannen und etwa halb so lang wie die Rednitzbrücke sein.

Die Brücke sorgte 1987 für Schlagzeilen, als große Wassermengen austraten und ein Leck vermuten ließen. Es hatte jedoch lediglich ein Eispfropfen in einem Drainagerohr den Abfluß von Schmelzwasser verhindert, der dann bei fortschreitendem Tauwetter sehr plötzlich einsetzte.

Während einer Schifffahrtssperre im April 2010 wurden die alten Lager der Kanalbrücke durch neue ersetzt. Bei der dafür erforderlichen Trockenlegung des Bauwerks wurden Mängel im Korrosionsschutz festgestellt. Die zwingend nötigen Korrosionsschutzarbeiten erfolgten in einer zweiten Trockenlegung im April 2012. Eine Sicherheitsprüfung mit Reinigung des Troges erfolgte im März 2023.
